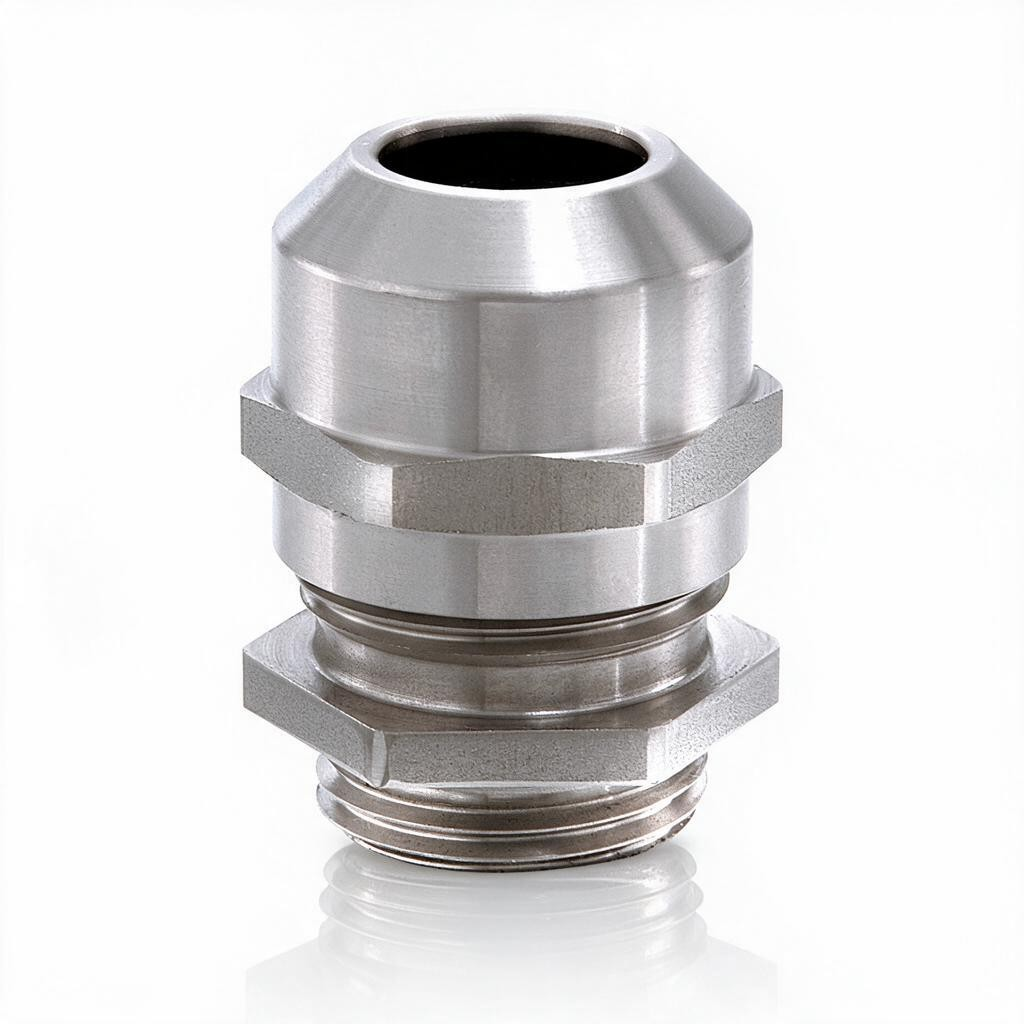

ESSKV 25 RW

产品概述

WISKA ESSKV 25 RW 是专为铁路车辆设计的 RW 系列不锈钢电缆接头，符合 EN 45545 铁路防火标准。该接头采用不锈钢 A2（1.4305）材质制造，具备优异的耐腐蚀性能与机械强度，适用于铁路、化工、海洋及食品加工等高腐蚀环境。SPRINT 快装设计使安装过程无需专用工具，大幅提升现场施工效率。

安装准备

在开始安装 ESSKV 25 RW 接头之前，请确认以下准备事项：

• 确认电缆外径在 9 mm - 17 mm 范围内，与接头夹紧范围匹配
• 检查设备面板开孔尺寸是否符合 M 25x1,5 螺纹规格
• 准备清洁布与必要的防护手套，确保接头密封面洁净无污
• 阅读 WISKA 官方安装手册，了解 SPRINT 快装机构的工作原理

安装步骤

步骤一：接头预装

将 ESSKV 25 RW 接头主体穿过设备面板安装孔，确保接头法兰面与面板贴合紧密。螺纹规格为 M 25x1,5，螺纹长度 7 mm，使用配套锁紧螺母从面板背面旋入并初步固定。对边宽度 SW 为 30 mm，可使用标准扳手操作。

步骤二：电缆穿入

将待连接的电缆从接头顶部穿入，电缆直径应在 9 mm 至 17 mm 之间。穿入时注意保持电缆外皮完整，避免划伤或扭曲。聚酰胺 UL94-V0 材质的夹紧 cage 会自动适配电缆外径，确保居中定位。

步骤三：SPRINT 快装锁紧

这是 ESSKV RW 系列的核心优势——SPRINT 快装设计。将夹紧螺母顺时针旋入接头主体，用手即可完成大部分锁紧行程。当感觉到阻力增大时，使用扳手施加最终扭矩。整个锁紧过程无需专用工具，安装时间大幅缩短。

步骤四：密封验证

安装完成后，检查接头各密封面是否紧密贴合。EPDM 密封垫在锁紧过程中会自动压缩变形，填充所有间隙。该接头防护等级达到 IP68（5 bar 30 分钟）及 IP69，可在高压水冲洗环境下保持可靠密封。

技术参数

参数	数值
型号	ESSKV 25 RW
WISKA-No.	10105835
螺纹规格	M 25x1,5
螺纹长度	7 mm
适用电缆直径	9 mm - 17 mm
对边宽度 SW	30 mm
总长度 TL	33 mm - 42 mm
材质	不锈钢 A2（1.4305）
夹紧 cage	聚酰胺 UL94-V0
密封垫	EPDM
防护等级	IP68 / IP69
工作温度	-40°C ~ +100°C

品牌与标准

WISKA 是德国知名的电缆接头与电气 enclosure 制造商，拥有超过 50 年的行业经验。ESSKV RW 系列专为基础防护要求开发，采用高品质不锈钢与阻燃材料，满足严苛工业环境的使用需求。产品符合 EN 45545 铁路车辆防火标准，确保在轨道交通应用中的安全性与可靠性。

代理服务

上海恒湖电气科技有限公司作为 WISKA 中国区授权代理商，为您提供原装正品保障与专业技术支持。我们备有充足库存，可提供快速交货与完善的售后服务。如需选型建议、技术支持或批量采购报价，请联系我们的销售团队。
