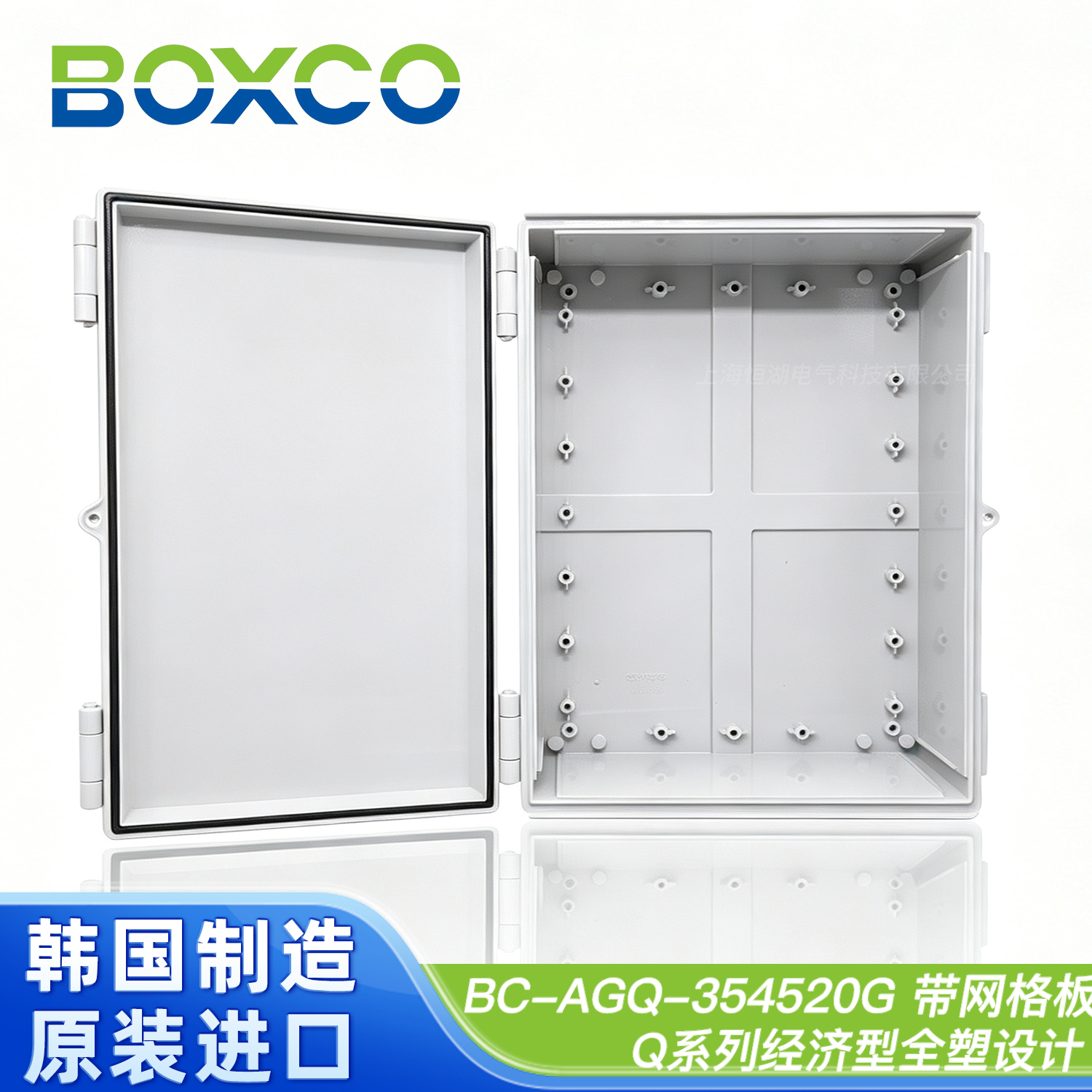

BC-AGQ-354520
产品特点
在工厂自动化产线、户外机械设备以及严苛工业环境中，电气接线的安全防护至关重要。BOXCO Q系列铰链型接线盒 BC-AGQ-354520 凭借 350×450×200 mm 的大容量腔体与铰链翻盖结构，为复杂布线场景提供高效、可靠的防护方案。以下将按步骤引导您完成从开箱到投入运行的全流程操作。
步骤一：开箱检查与安装前准备
收到产品后，首先核对包装标识是否与型号 BC-AGQ-354520 一致，确认盒体、铰链组件、密封垫圈及紧固件齐全。检查盒体表面有无运输损伤，密封面是否平整无划痕。
- 准备安装工具：十字螺丝刀、力矩扳手、水平尺、标记笔
- 确认安装位置满足操作空间要求——铰链侧需预留至少 250 mm 开盖行程
- 阅读随附的 CE / RoHS / IP 认证文件，确认防护等级满足现场需求
步骤二：盒体固定与密封处理
BC-AGQ-354520 采用 ABS 工程塑料一体成型，盒体背部设有安装挂耳。使用标记笔在墙面或安装架上标定孔位，钻孔后以膨胀螺栓或自攻螺钉固定盒体。固定完成后用水平尺校准，确保盒体水平不倾斜。
提示：安装面应为平整金属或混凝土结构，避免安装在振动剧烈的设备上，以防长期运行导致密封失效。
密封垫圈安装前检查弹性与完整性，放入盒体密封槽内，确保四周均匀贴合、无扭曲或翘起，这是达到 IP66/IP67 防护等级的关键。
步骤三：线缆引入与端子接线
根据布线方案，在盒体预设的进线孔位安装电缆防水接头（葛兰头）。将线缆穿入接线盒后，按电气图纸在内部端子排上完成接线。铰链翻盖设计使盒盖与盒体保持连接，开盖后无需拆卸即可双手操作内部端子，大幅提升接线效率。
- 进线孔位可根据现场需要选择顶部、底部或侧面
- 接线完成后轻拉各线缆确认压接牢固
- 多余空间可加装分隔板，实现强弱电分离
步骤四：合盖锁紧与防护验证
接线完毕后，将铰链翻盖合拢，依次拧紧四周锁紧螺钉，采用对角交叉顺序施力，确保盒盖均匀压紧密封垫圈。锁紧后检查盒盖与盒体之间无明显缝隙。
如现场要求 IP67 防护等级，建议在合盖后进行淋水试验或使用密封检测仪验证防护效果。ABS 工程塑料具备耐酸碱、抗紫外线、阻燃 V-0 等级特性，可在 -40°C 至 +120°C 宽温范围内长期稳定工作。
品牌与服务保障
BOXCO 是韩国知名工业接线盒制造商，产品远销全球六十余国，以高品质 ABS 材质与严谨的防护设计著称。Q系列铰链型接线盒是其面向严苛工业环境推出的主力产品线，通过 CE、RoHS 及 IP 防护等级认证，广泛应用于工厂自动化、机械设备、户外电气防护等领域。
本公司作为 BOXCO 中国区授权代理商，所有产品均为韩国原装进口原装正品，提供完整的技术选型支持、安装指导与售后服务。如需批量采购或项目配套，欢迎联系我们的技术团队获取专属方案。
在工厂自动化产线、户外机械设备以及严苛工业环境中，电气接线的安全防护至关重要。BOXCO Q系列铰链型接线盒 BC-AGQ-354520 凭借 350×450×200 mm 的大容量腔体与铰链翻盖结构，为复杂布线场景提供高效、可靠的防护方案。以下将按步骤引导您完成从开箱到投入运行的全流程操作。
步骤一：开箱检查与安装前准备
收到产品后，首先核对包装标识是否与型号 BC-AGQ-354520 一致，确认盒体、铰链组件、密封垫圈及紧固件齐全。检查盒体表面有无运输损伤，密封面是否平整无划痕。
- 准备安装工具：十字螺丝刀、力矩扳手、水平尺、标记笔
- 确认安装位置满足操作空间要求——铰链侧需预留至少 250 mm 开盖行程
- 阅读随附的 CE / RoHS / IP 认证文件，确认防护等级满足现场需求
步骤二：盒体固定与密封处理
BC-AGQ-354520 采用 ABS 工程塑料一体成型，盒体背部设有安装挂耳。使用标记笔在墙面或安装架上标定孔位，钻孔后以膨胀螺栓或自攻螺钉固定盒体。固定完成后用水平尺校准，确保盒体水平不倾斜。
提示：安装面应为平整金属或混凝土结构，避免安装在振动剧烈的设备上，以防长期运行导致密封失效。
密封垫圈安装前检查弹性与完整性，放入盒体密封槽内，确保四周均匀贴合、无扭曲或翘起，这是达到 IP66/IP67 防护等级的关键。
步骤三：线缆引入与端子接线
根据布线方案，在盒体预设的进线孔位安装电缆防水接头（葛兰头）。将线缆穿入接线盒后，按电气图纸在内部端子排上完成接线。铰链翻盖设计使盒盖与盒体保持连接，开盖后无需拆卸即可双手操作内部端子，大幅提升接线效率。
- 进线孔位可根据现场需要选择顶部、底部或侧面
- 接线完成后轻拉各线缆确认压接牢固
- 多余空间可加装分隔板，实现强弱电分离
步骤四：合盖锁紧与防护验证
接线完毕后，将铰链翻盖合拢，依次拧紧四周锁紧螺钉，采用对角交叉顺序施力，确保盒盖均匀压紧密封垫圈。锁紧后检查盒盖与盒体之间无明显缝隙。
如现场要求 IP67 防护等级，建议在合盖后进行淋水试验或使用密封检测仪验证防护效果。ABS 工程塑料具备耐酸碱、抗紫外线、阻燃 V-0 等级特性，可在 -40°C 至 +120°C 宽温范围内长期稳定工作。
品牌与服务保障
BOXCO 是韩国知名工业接线盒制造商，产品远销全球六十余国，以高品质 ABS 材质与严谨的防护设计著称。Q系列铰链型接线盒是其面向严苛工业环境推出的主力产品线，通过 CE、RoHS 及 IP 防护等级认证，广泛应用于工厂自动化、机械设备、户外电气防护等领域。
本公司作为 BOXCO 中国区授权代理商，所有产品均为韩国原装进口原装正品，提供完整的技术选型支持、安装指导与售后服务。如需批量采购或项目配套，欢迎联系我们的技术团队获取专属方案。
常见问题
本产品型号为 BC-AGQ-354520，为标准规格。
本产品防护等级为 IP66，可有效防止灰尘进入和强力喷水，适用于室内外各种严苛环境。
本产品外形尺寸为 350×450×200 mm（长×宽×高）。
本产品通过ul、CE、RoHS、ul、ul、ul、CE、RoHS认证，符合国际工业标准。
是的，我们提供定制服务，可根据您的需求定制规格、颜色、开孔等。详情请咨询客服。
